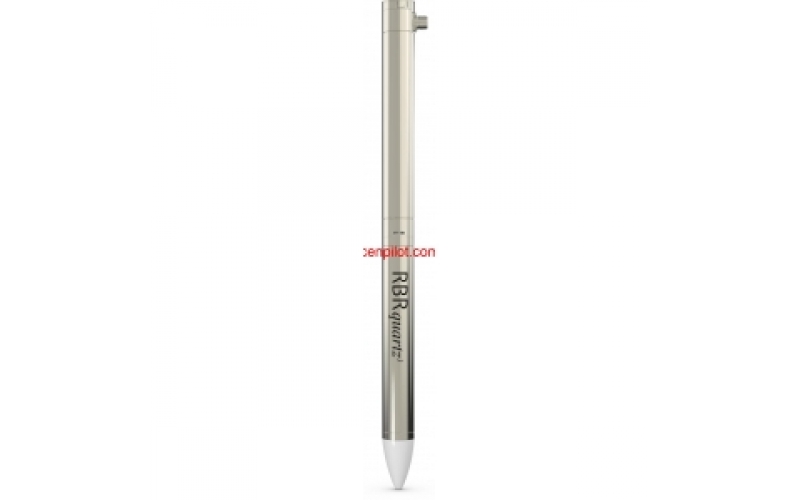

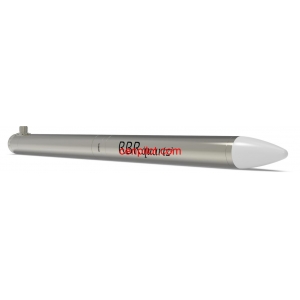

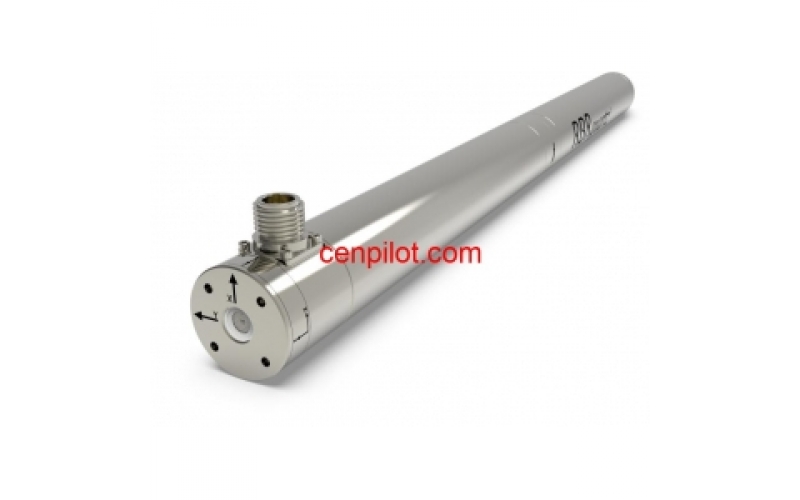

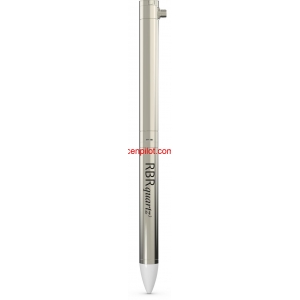

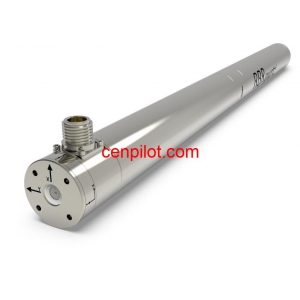

RBRquartz3 APT—加速度、海底壓力記錄儀

RBRquartz3 APT是加拿大RBR公司設計并制造生產的結合了三軸石英加速度計和底部壓力記錄儀。結合了20Hz強震弱者地震儀和10ppb分辨率的壓力測量，使該儀器非常適合深海早期地震預警和海嘯監測。RBRquartz3 APT是一款非常靈活的儀器，可以用來研究與與微震、強震、弱震相關的地面運動，以及慢速和快速的地層動力學變化。同時還可以提供高精度的地層溫度測量。

RBRquartz3 APT結合了RBR的技術和Paroscientific的石英傳感器，可在亞秒級積分時間內獲得10ppb級別的深度分辨率。在采樣過程中，積分時間越短，功耗越低，可以大大延長儀器的投放時間。用戶可以根據測量需求來選擇積分時間，以此來調整分辨率。

RBRquartz3 APT設計自主工作或者通過電纜以太網連接到海底觀測站上進行實時數據傳輸。可以使用作業型ROV進行投放，將儀器插入海底海床沉積物中，使其與地層有良好的耦合性。

RBRquartz3 APT跟其它所有RBR儀器一樣，校準系數存儲在儀器內部。可通過Ruskin軟件對儀器進行設置。可將數據輸出為Matlab、Excel、OceanDataView以及TXT格式，便于用戶進行后處理。

特征

? 10ppb分辨率

? 石英傳感器穩定性高

? 高精度測量

?可達20Hz采樣率

? TCP/IP以太網通訊

? 長期投放

物理規格：

存儲：240M個讀數

    供電：24Wh電池

外部供電：9—18VDC

通訊：TCP/IP以太網

時鐘漂移：±60 seconds/年

         NTP時鐘同步

尺寸：~880mm×直徑60.3mm

重量（空氣中）：~5.7kg

材質：鈦合金外殼

溫度：

范圍： -2°C—45°C



深度（壓力）：

    測量范圍:

700/1400/2000/3000/4000/7000m

精度：±0.01%FS

分辨率：10ppb（@1s積分時間）

較大耐壓可達：1.2倍壓力等級

熱敏性：＜0.0008%FS/℃

磁滯現象：＜±0.01%FS

重復性：＜±0.01%FS



加速度：

范圍：0—3g

分辨率：＜100ng
